產品參數:
技術系列:低電壓互補金屬氧化物半導體(LVC)
最小電源電壓(伏):1.65
最大電源電壓(伏):5.5
通道數量:2
最大輸出灌電流(毫安):32
最大電源電流(微安):4
最大輸出拉電流(毫安):-32
輸入類型:標準互補金屬氧化物半導體(CMOS)
輸出類型:推挽式
特性:平衡輸出、過壓耐受輸入、部分掉電(Ioff)、超高速(傳輸延遲時間 5 至 10 納秒)
等級:產品目錄級別
工作溫度范圍(攝氏度):-40 至 125
封裝/引腳/尺寸:

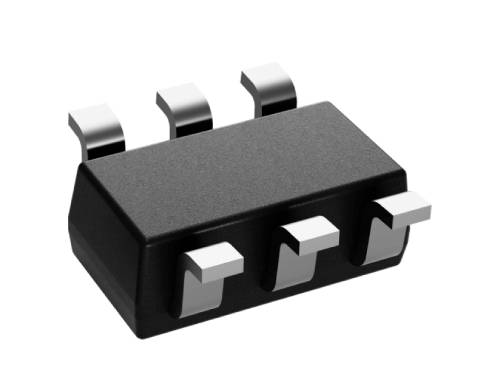

EM74LVC2G34GV 采用 SOT23-6L 封裝,SOT23 封裝形式,6 引腳,尺寸為 2.92 毫米 ×1.6 毫米;最大高度為 1.25 毫米。
EM74LVC2G34GW 采用 SOT363 封裝,SOT363 封裝形式,6 引腳,尺寸為 2.1 毫米 ×1.25 毫米;最大高度為 1.1 毫米。
EM74LVC2G34GS 采用 DFN1x1-6L 封裝,DFN1×1 封裝形式,6 引腳,尺寸為 1 毫米 ×1 毫米;最大高度為 0.42 毫米。
EM74LVC2G34GM 采用 DFN1x1.45-6L 封裝,DFN1.45×1 封裝形式,6 引腳,尺寸為 1.45 毫米 ×1 毫米;最大高度為 0.6 毫米。
特性:
*電源電壓范圍寬,1.65 V 至 5.5 V
*輸入可耐受高達 5.5 V 的過電壓
*高抗噪能力
*±24 mA 輸出驅動能力(VCC = 3.0 V 時)
*CMOS 低功耗設計
*可直接與 TTL 電平接口
*IOFF 電路支持部分掉電模式操作
*閂鎖性能超過 100 mA
*符合 JEDEC 標準:
*JESD8-7(1.65 V 至 1.95 V)
*JESD8-5(2.3 V 至 2.7 V)
*JESD8C(2.7 V 至 3.6 V)
*JESD36(4.6 V 至 5.5 V)
*靜電放電(ESD)保護:
*HBM(人體模型)符合 ANSI/ESDA/JEDEC JS-001 3B 級,超過 8000 V
*MM(機器模型)符合 JESD22-A115C C 級,超過 550 V
*CDM(帶電器件模型)符合 ANSI/ESDA/JEDEC JS-002 C3 級,超過 2000 V
*多種封裝選項
說明:
EM74LVC2G34 是一款雙緩沖器。其輸入可由 3.3V 或 5V 器件驅動,此特性使其能夠在 3.3V 與 5V 混合的環境中用作電平轉換器。所有輸入均具備施密特觸發功能,這讓電路能夠耐受上升和下降時間較慢的輸入信號。該器件針對采用 IOFF 功能的部分掉電應用進行了全面的規格設計。IOFF 電路可禁用輸出,從而避免在器件斷電時出現可能會損壞器件的反向電流。
