產品參數：

技術系列：低電壓互補金屬氧化物半導體（LVC）
最小電源電壓（伏）：1.65
最大電源電壓（伏）：5.5
通道數量：2
最大輸出灌電流（毫安）：32
最大輸出拉電流（毫安）：-32
最大電源電流（毫安）：100
輸入類型：標準互補金屬氧化物半導體（CMOS）
輸出類型：推挽式
特性：平衡輸出、過壓耐受輸入、部分掉電（Ioff）、超高速（傳輸延遲時間 5 至 10 納秒）
等級：產品目錄級別
工作溫度范圍（攝氏度）：-40 至 125
封裝/引腳/尺寸：

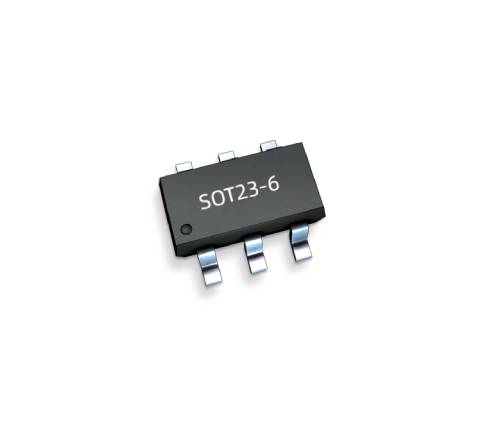

EM74LVC2G04GV 采用 SOT23-6L 封裝，SOT23 封裝形式，6 引腳，尺寸為 2.92 毫米 ×1.6 毫米；最大高度為 1.25 毫米。
EM74LVC2G04GW 采用 SOT363 封裝，SOT363 封裝形式，6 引腳，尺寸為 2.1 毫米 ×1.25 毫米；最大高度為 1.1 毫米。
EM74LVC2G04GS 采用 DFN1x1-6L 封裝，DFN1×1 封裝形式，6 引腳，尺寸為 1 毫米 ×1 毫米；最大高度為 0.42 毫米。
EM74LVC2G04GM 采用 DFN1x1.45-6L 封裝，DFN1.45×1 封裝形式，6 引腳，尺寸為 1.45 毫米 ×1 毫米；最大高度為 0.6 毫米。
特性：

*電源電壓范圍寬，從 1.65 伏到 5.5 伏。
*輸入可耐受高達 5.5 伏的過電壓。
*抗噪性能高。
*當電源電壓 VCC 為 3.0 伏時，輸出驅動能力為 ±24 毫安。
*基于互補金屬氧化物半導體（CMOS）技術，功耗低。
*可與晶體管 - 晶體管邏輯（TTL）電平直接連接。
*IOFF 電路可實現部分掉電模式操作。
*抗閂鎖性能超過 100 毫安。
*符合電子器件工程聯合委員會（JEDEC）標準：
*JESD8-7（1.65 伏至 1.95 伏）
*JESD8-5（2.3 伏至 2.7 伏）
*JESD8C（2.7 伏至 3.6 伏）
*JESD36（4.6 伏至 5.5 伏）
*靜電放電（ESD）保護：
*人體放電模式（HBM）符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會（ANSI/ESDA/JEDEC）標準 JS-001 的 3B 級，超過 8000 伏。
*機器放電模式（MM）符合 JEDEC 標準 JESD22-A115C 的 C 級，超過 550 伏。
*帶電裝置模式（CDM）符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會（ANSI/ESDA/JEDEC）標準 JS-002 的 C3 級，超過 2000 伏。
*有多種封裝選項。
說明：

EM74LVC2G04 是一款雙反相器。其輸入可由 3.3V 或 5V 的器件驅動。這一特性使得該器件能夠在 3.3V 和 5V 混合的環境中用作電平轉換器。所有輸入的施密特觸發功能使該電路能夠耐受較慢的輸入上升和下降時間。該器件針對使用 IOFF 功能的部分掉電應用進行了完整的規格設定。IOFF 電路會禁用輸出，防止在器件斷電時出現可能損壞器件的反向電流。
