產品參數:
技術系列:低電壓互補金屬氧化物半導體(LVC)
電源電壓最小值(伏):1.65
電源電壓最大值(伏):5.5
通道數量:1
每個通道的輸入數量:1
最大輸出灌電流(毫安):32
最大輸出拉電流(毫安):-32
輸入類型:施密特觸發
輸出類型:推挽式
特性:過壓耐受輸入、高抗噪性、基于互補金屬氧化物半導體(CMOS)的低功耗
等級:產品目錄級別
工作溫度范圍(攝氏度):-40 至 125
封裝/引腳/尺寸:

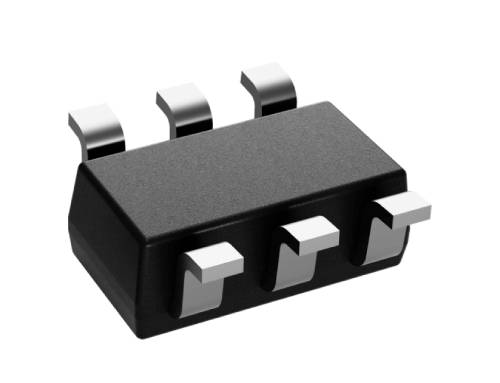

EM74LVC1G57GV 采用 SOT23-6L 封裝,SOT23 封裝形式,6 引腳,尺寸為 2.92 毫米 ×1.6 毫米;最大高度為 1.25 毫米。
EM74LVC1G57GW 采用 SOT363 封裝,SOT363 封裝形式,6 引腳,尺寸為 2.1 毫米 ×1.25 毫米;最大高度為 1.1 毫米。
特性:
*電源電壓范圍寬廣,從 1.65 伏到 5.5 伏。
*輸入可耐受高達 5.5 伏的過電壓。
*抗噪性能高。
*當電源電壓 VCC = 3.0 伏時,輸出驅動能力為 ±24 毫安。
*基于互補金屬氧化物半導體(CMOS)技術,功耗低。
*抗閂鎖性能超過 100 毫安。
*可與晶體管 - 晶體管邏輯(TTL)電平直接連接。
*IOFF 電路可實現部分掉電模式操作。
*符合電子器件工程聯合委員會(JEDEC)標準:
*JESD8-7(1.65 伏至 1.95 伏)
*JESD8-5(2.3 伏至 2.7 伏)
*JESD8B/JESD36(2.7 伏至 3.6 伏)
*靜電放電(ESD)保護:
*人體放電模式(HBM)符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會(ANSI/ESDA/JEDEC)標準 JS-001 的 3B 級,超過 8000 伏。
*帶電裝置模式(CDM)符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會(ANSI/ESDA/JEDEC)標準 JS-002 的 C3 級,超過 2000 伏。
*有多種封裝可供選擇。
說明:
EM74LVC1G57 是一款帶有施密特觸發輸入的可配置多功能門電路。通過 3 位輸入配置,該器件可被設置為以下任意一種邏輯功能:與門(AND)、或門(OR)、與非門(NAND)、或非門(NOR)、同或門(XNOR)、反相器(inverter)和緩沖器。所有輸入均可直接連接到 VCC 或 GND。其輸入可以由 3.3V 或 5V 的器件驅動,這一特性使得該器件能夠在 3.3V 和 5V 混合的環境中用作電平轉換器。
該器件針對使用 IOFF 功能的部分掉電應用進行了完整的規格設定。IOFF 電路會禁用輸出,防止在器件斷電時出現可能損壞器件的反向電流。
