產品參數：

技術系列：低電壓互補金屬氧化物半導體（LVC）
電源電壓最小值（伏）：1.65
電源電壓最大值（伏）：5.5
最大輸出灌電流（毫安）：32
輸入類型：標準互補金屬氧化物半導體（CMOS）
工作溫度范圍（攝氏度）：-40 至 125
封裝/引腳/尺寸：

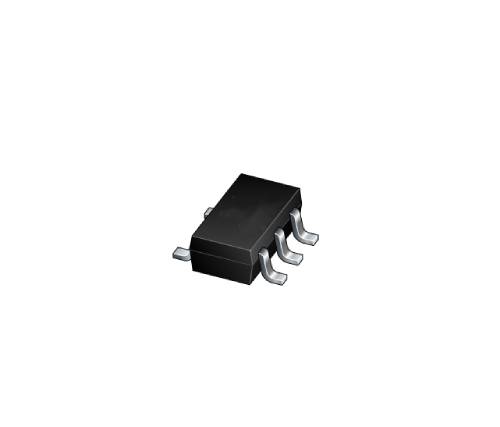

EM74LVC1G09GV 采用 SOT23-5L 封裝，SOT23 封裝形式，5 引腳，尺寸為 2.92 毫米 ×1.6 毫米；最大高度為 1.25 毫米。
EM74LVC1G09GW 采用 SOT353 封裝，SOT353 封裝形式，5 引腳，尺寸為 2.1 毫米 ×1.25 毫米；最大高度為 1.1 毫米。
EM74LVC1G09GS 采用 DFN1x1-6L 封裝，DFN1×1 封裝形式，6 引腳，尺寸為 1 毫米 ×1 毫米；最大高度為 0.42 毫米。
EM74LVC1G09GM 采用 DFN1x1.45-6L 封裝，DFN1.45×1 封裝形式，6 引腳，尺寸為 1.45 毫米 ×1 毫米；最大高度為 0.6 毫米。
EM74LVC1G09GX 采用 DFN0.8x0.8-4L 封裝，DFN0.8×0.8 封裝形式，5 引腳，尺寸為 0.8 毫米 ×0.8 毫米；最大高度為 0.4 毫米。

*電源電壓范圍寬廣，從 1.65 伏到 5.5 伏。
*輸出可耐受 5 伏電壓，能夠與 5 伏邏輯電路連接。
*抗噪性能高。
*基于互補金屬氧化物半導體（CMOS）技術，功耗低。
*輸出為開漏形式。
*輸入可承受高達 5 伏的電壓。
*輸出驅動能力為 ±24 毫安（電源電壓 VCC = 3.0 伏時）。
*抗閂鎖性能超過 100 毫安。
*可與晶體管 - 晶體管邏輯（TTL）電平直接連接。
*符合電子器件工程聯合委員會（JEDEC）標準：
*JESD8-7（1.65 伏至 1.95 伏）
*JESD8-5（2.3 伏至 2.7 伏）
*JESD8-B/JESD36（2.7 伏至 3.6 伏）
*靜電放電（ESD）保護：
*人體放電模式（HBM）符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會（ANSI/ESDA/JEDEC）標準 JS-001 的 3B 級，超過 8000 伏。
*機器放電模式（MM）符合 JEDEC 標準 JESD22-A115C 的 C 級，超過 550 伏。
*帶電裝置模式（CDM）符合美國國家標準協會 / 電子器件靜電放電協會 / 電子器件工程聯合委員會（ANSI/ESDA/JEDEC）標準 JS-002 的 C3 級，超過 2000 伏。
*有多種封裝可供選擇。

說明：

EM74LVC1G09 是一款具有開漏輸出的單路 2 輸入與門。其輸入可以由 3.3V 或 5V 的器件驅動。這一特性使得該器件能夠在 3.3V 和 5V 混合的環境中用作電平轉換器。所有輸入的施密特觸發功能使電路能夠耐受較慢的輸入上升和下降時間。該器件針對使用 IOFF 功能的部分掉電應用進行了全面的規格設定。IOFF 電路會禁用輸出，防止在器件斷電時出現可能損壞器件的反向電流。
